JB35系列模块的配件

选配件:25M GPRS流量/每月 包年无有效期无月租费中国移动卡(通电激活) 每张46元

此卡最大的好处是流量集团网扣费,短信和语音个人账户支付。可以自行续费或者委托我们续费仍然可以享受套餐优惠。

流量25MB/月包一年:32元/年(爱车安等品牌25MB足够用了,平时用不了15MB)特别说明:流量是集团网扣费的,已做包年,查询余额是0,部分卡查询是1元,那是我们充上的一元,赠送的10条短信费用,使用短信和通话欠费要自行交纳。

流量卡功能:

1、有语音功能,如需要监听费用自行缴纳。

2、短信功能,如需要费用自行缴纳,我们赠送5条,超出部分自己充值到个人账户,我们可以代充。

3、考虑到要发信息设置IP,故每张卡免费赠送10条短信,超出费用自行支付。

4、从流量产生开始计时,没用过的卡默认未开卡,不计费(也就是我们说的通电激活)。

5、超出流量自动停止,次月自动恢复,如果当月需要继续使用自行缴费1元/M。

①中国移动正规手机卡,套餐可查,支持10086和网上营业厅查询;

②此卡全国通用,上网无漫游费,接电话0.39元/分钟打电话0.59元/分钟;

③支持3G和普通信号,能用移动卡的手机都可以使用;

④0月租,0最低消费,只上网使用只扣套餐包月费,没其他任何费用(费用是从集团网扣的,所以查询不到开了任何套餐);

⑤套餐永久有效,没有有效期,有话费就能使用;充值方便,营业厅,充值卡,银联,淘宝,拍拍都可以

⑥内含0元余额,所有费用已经做了包年,所以查询余额为0.

不区分CMWAP或CMNET接入点。超出套餐流量后1元兆计费。可上网查询服务清单:http://fj.10086.cn/

无GPRS漫游费,无月租,无最低消费,无来电显示,无彩铃等多余的费用开支,有余额即可使用不需担心有效期。

典型咨询问答

问:真的是0月租吗?卡没激活可以放多长时间?

100%真的,除了扣套餐包月费用外,没有其它任何费用,卡没拆封可以无限期存放,话费在内一直有效;

问:套餐费是怎么扣法?我月底使用也要扣整月的包月费吗?

套餐费是按自然月扣的,第一个月开通按天扣费,就算是月末最后一天开通,只扣0.16元/天,包的流量也为相应的1M左右,第二个月开始也是按天扣费,扣到月底最后一天为止就是5元,使用流量为累计,不按天算的

问:我开通GPRS包月,可以在本地用吗,不会产生漫游费吧?

不会产生漫游费,短信和流量可在全国任何地方,均收套餐费用,无漫游费。

问:此卡可以3G上网吗?上网速度怎么样?

“中国移动无需换卡,无需换号直接升3G”,这个卡当然也可以。在有移动3G信号的地方你可以选择3G模式,前提是您的设备支持移动TD模式哦!网速和当地的网络有关,和卡没关系!

问:此卡的归属地是哪儿的?

福建厦门;

问:此卡套餐是即时生效的吗?

此卡在售出前是无任何套餐,0月租,卡发出后根据顾客要求开通相应套餐,立即生效,取消和更改上网套餐次月生效。

问:此卡可以打电话与发短信吗?费用是多少?

打电话有漫游的,要注意了,打出0.59元/接听0.39元/短信1毛;此卡的特点是0月租,最好不要用它来打电话,因为打过电话就欠费,因为里面只有GPRS包年费,没有多余的余额的,而用于GPRS上网及GPS定位器非常好,划算得很,要打电话可以自行给手机充值!

问:有没有开通来电显示呢?

没有开通来电显示,如有这个需要,可以选择开通,6元/月;(发短信“2061”到10086)

问:这张卡真的没有期限吧?

没有的,只要有话费就一直使用,一直有效,不会乱变更套餐。

问:此卡可以实名吗?可以选号吗?

此卡为不记名卡,不能实名,其实上网用不记名卡的优点多多哦,掌柜告诉你。号码不可选,上网用卡号码无所谓吧!

问:可以短信查询话费和流量使用情况吗?

可以,分别编辑短信“1561”和“11”发送到10086就可以查询了

选配件0:专门定加工的USB转RS232专用线 8元一根



    现在绝大部分的笔记本电脑甚至一些台式机都没有串口,但是串口实在对电子工程师来说太重要了,电脑市场上也有大量的USB转RS232的转换线,但是质量太差,外观看上去非常精美,就是根本没法用!我们这里提供的转换线内部采用R340芯片,是我们指定厂家加工的,所以能确保使用!强烈建议只有USB口的客户选配!

    点击下载USB-232转接线驱动程序 在JB35G设置软件界面中选择相应的串口号(按电脑实际虚拟出的串口号)即可设置。

    JB35系列模块使用时应该高度重视电源的质量,性能标准是12V直流输出,外径5.5毫米内径2.1毫米插头的极性内正外负。电源一般分为采用变压器的传统电源和开关稳压电源,采用变压器的传统电源体积大、重量重、容易发热但是抗过载能力强,长期工作相对稳定,选购传统电源是需要选用内部带稳压芯片(LM7812)功能的,重量在350克以上的为佳,并且变压器长期工作时不发烫。开关稳压电源具有体积小重量轻,但是抗过载抗浪涌能力差,选购时一定要选购质量优良的,一般建议选购12V/2A的,重量较重为佳。

    如果使用中发现当有电话打入、模块收发短信时JB35马上断线(LED0熄灭),或者8路继电器全部打开后,发现8个红色LED亮度有波动均说明电源容量太小不合适。

选配件1:JB35模块配套的12V2A的开关稳压电源 17元一个

    JB35系列模块对电源要求很高,市场上常见的12V1A电源容量不够,容易损坏,这里提供的采用全新材料开关电源IC方案的12V2A安防专用监控电源,功率可以达到24W,工作非常稳定。

选配件3:8路继电器扩展板 每个20元 (适合JB35GA/GB/GD/GK/GM系列模块)

    这是JB35模块的8路继电器扩展板,继电器从左到右分别对应为:第8路、第7路、第6路、第5路、第4路、第3路、第2路、第1路短信遥控输出,每个继电器可以直接控制120V交流负载,触点电流大于2A,(也可以控制220V交流,但是触点容量小于0.5A)继电器的接线柱为常开触点、公共端、常闭触点规律依次排布,电路板上带有电源插座,只要插上配套的交流稳压电源就能正常工作。

选配件4:8路继电器手动现场控制板 10元一个



   用短信能方便地遥控8路继电器的开和关,但是很多场合希望进行现场控制,短信遥控就有点麻烦和不经济。通过JB35G的21~27的扩展管脚连接8路继电器手动现场控制板可以通过按钮控制继电器的开关,如按一下J1按钮,第1路继电器吸合打开;再按一下J1按钮,第1路继电器释放关闭。控制后的状态仍然可以发短信“状态查询”查询到。如果是JB35整机带AD的机型,只要把正方形的遥控接收板拔下来,插入8路继电器手动现场控制板就能控制,其他机型需要自行飞线连接

无线遥控部分:

   用遥控器可以进行设防和解防,只要按下设防键C,喇叭就会鸣叫3声,红色设防指示灯立即点亮,10秒后系统处于设防状态,这时不管是有线防区还是无线防区报警系统都立即报警。如果按下解防键A,系统处于解防状态,喇叭就会鸣叫1声,这时只有有线紧急防区19和无线防区1101、1110防区有效,其余均不响应。如果按下半设防键D,喇叭就会鸣叫2声,系统处于半设防状态(奇数11脚、15脚、17脚解防;偶数12脚、14脚、16脚设防),如果按下闭锁键B超过1秒后松开,喇叭就会鸣叫4声,这时遥控器解防功能失效,用户只能用自己的手机来解防(振铃遥控或者发解防短信),可以防止入侵者用无线破码仪克隆出你的遥控器。

  无线报警传感器的理想传输距离一般在100米左右,安装灵活方便并且不要预埋线。 无线报警传感器的内部都有一片编码芯片PT2262集成块,通过PT2262的数据位第10~13引脚设置不同的电平,可以编出12路不同的通道,从而触发对应的报警栏。用户可以根据下表自己增配。(表中1为引脚和正电源连通;表中0为引脚和地连通)

遥控器+无线门磁组成的无线报警系统演示:

    整机类产品内部有一个长方形的无线接收板,可以和无线遥控器或者无线探头组成无线报警系统,具体技术规格:频率315MHZ,编码芯片PT2262,振荡电阻1.5M,出厂默认的地址码1接高电平、8接低电平其余悬空。为了便于测试我们把地址码改成8位都悬空(把地址码的1和8的两个短路焊锡焊开即可)。然后我们进行软件设置:

    在设置软件的“报警设置1”内写入接收报警短信的手机或者小灵通号码,选择“所有防区报警时,既发短消息,又拨打电话”如果勾选了报警声音设置后,可以在报警后自动发出15秒的高响度报警声音(需要外接警笛)。在“报警设置2”中可以修改报警短信的内容。

   首先用遥控器进行设防,只要按下设防键C,喇叭就会鸣叫3声,红色设防指示灯立即点亮,10秒后系统处于设防状态,这时我们以设置无线门磁为例,振荡电阻跳线选择1.5M,数据码设定为0011,对应02号无线防区。然后触发无线门磁,这时主机立即高响度报警,主机侧面的黄色LED会熄灭3秒,这时你的手机会立即收到02号无线防区的报警短信。

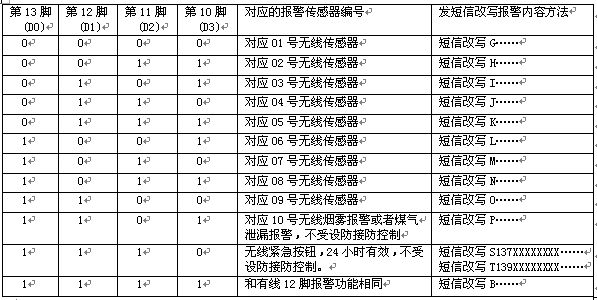

   JB35G开发评估板上有12路无线防区,这样为扩充无线传感器提供了极大的方便!只要是315M/2262编码/振荡电阻为4.7M的无线探头都能接口,例如常用的无线门磁无线热释电人体传感器无线可燃气体泄漏传感器无线振动器甚至专门开发的无线漏水传感器、无线断电报警传感器等等。

    无线机房漏水报警器可以在检测到水浸没传感器PCB检测面时立即无线报警,无线市电断电报警器可以在交流电源消失瞬间触发无线报警。

    无线机房漏水短信报警实例:有2个机房相距不到50米,我们可以用一套JB35G评估板加2个无线漏水传感器实现2个机房的定位漏水短信报警。首先把2个无线漏水传感器的地址码A0——A7跳成和评估板上的315M接收板相同的地址码,如果地址码对不上将收不到。再根据上面的表格把一个无线漏水传感器的D0----D3数据位设成0000,即01号无线传感器。把另一个无线漏水传感器的D0----D3数据位设成0011,即02号无线传感器。最后将把2个无线漏水传感器的探头分别放在对应机房的低洼处。

无线防区配件清单:

1。无线遥控手柄 10元一个

2。无线门磁传感器 14元一个

3。无线热释电人体传感器(大区域) 29元一个

4。无线220V或380V电力线断电报警器 45元一个

5。无线可燃气体泄漏报警器 59元一个

6。无线烟雾报警器 49元一个

7。无线机房漏水传感器 50元一个

  JB35G模块本身就有8路有线防区(可以脱离开发评估板),有线防区结构简单连接可靠,非常适合一些近距离的报警量。有线报警传感器的种类是非常丰富的,可以是有线振动传感器B、交流电断电报警传感器、有线门磁传感器有线热释电人体传感器有线烟雾报警器,甚至可以组合成一些新的传感器,如微波人体移动传感器红外线反射/对射检测传感器、LED状态检测传感器等等、有线交流电断电传感器,对于一些传感器的接口逻辑电平不一致只要稍稍设计一个简单的接口电路即可。

    设备状态指示灯检测传感器是把光敏电阻粘在被监控设备面板的指示灯上,当设备出现工作异常指示灯亮或灭时,光敏电阻就能把光信号转换成电信号,从而触发11、12、14、18、19脚报警输入发出报警短信。

设备状态指示灯检测传感器有A型或B型2种型号,用户在购买前要根据设备的指示灯状态含义来选择。

A型:适用于被监控设备工作正常时指示灯常灭,工作异常时指示灯常亮或闪亮,然后发出报警短信。
B型:适用于被监控设备工作正常时指示灯常亮,工作异常时指示灯常灭或闪亮,然后发出报警短信。

     当设备有多个状态指示灯要发报警短信时,可以同时使用多根状态指示灯检测传感器。一套JB35G可以通过11、12、14、18、19脚报警输入连接5根状态指示灯检测传感器,相互独立互不影响,并且可以用文字描述出指示灯变化含义,用JB35G设置软件写到对应脚的报警短信内容中。

    UPS欠压保护短信报警实例:把A型状态指示灯检测传感器的光敏电阻检测窗口粘贴在UPS面板的欠压保护指示灯上,把另一头的检测输出插头插到11脚有线报警输入插座上,运行JB35G报警设置软件按下图设置写入对应的报警短信内容和短信报警号码。让报警系统处于设防状态下,当UPS欠压保护指示灯亮时,就能把短信内容“5号机房UPS的电池电量已耗尽,请查看!”发给13812345678手机。

    连接多根状态指示灯检测传感器,可以对UPS的以下状态发出短信报警:①市电异常,UPS转电池工作;②UPS低电量工作,电池将耗尽;③UPS通讯丢失或切断负载电源;④UPS设备需要更换新电池;⑤UPS设备开始转到旁路工作;⑥UPS出现不明故障 。

    此外,用户的特定行业设备有故障或工作异常时,只要设备面板上有状态指示灯,就能触发报警短信。

    这是交流有线断电/来电检测器,它可以检测220V或者380V的交流电压,它有两个头:一个白色三插头是220V来电信号输出,通常接模块的11脚、12脚、14脚、18脚;另一个白色二插头是220V断电信号输出,通常接15脚、16脚、17脚。当交流断电或者来电瞬间都能触发内部不同的光藕导通,光藕的输出三极管导通,可以触发报警。

三相电断电检测短信报警实例:

    把3个有线断电检测传感器分别插到三相电的a相、b相、c相上,并把a相检测输出插头插到12脚有线报警输入插座上;把b相检测输出插头插到11脚有线报警输入插座上;把c相检测输出插头插到14脚有线报警输入插座上。运行JB35G报警设置软件写入对应的报警短信内容和短信报警号码。

    让报警系统处于设防状态下,当a相电线被人剪断就能触发12脚报警,把短信内容“2号机房380V三相电a相断电,请查看。”发给13812345678。

   如果用户同时收到a相、b相、c相的断电报警短信,就可以确定是电网停电。如果用户在同一时间内只收到一相断电报警短信,那就很有可能是有人盗窃电力线。此外,由三相电供电的设备如果长时间缺相工作,会发热烧毁设备,如果只收到某相断电报警短信后,工作人员应尽快关闭设备电源查看原因。

有线防区配件清单:

1有线振动传感器B 12元一个

2。有线烟雾报警器 43元一个

3。有线门磁传感器 5元一个

4。有线热释电人体传感器 32元一个

5、有线220V或380V电力线断电报警器 18元一个

6、A型设备状态指示灯检测传感器  10元一个

7、B型设备状态指示灯检测传感器 10元一个

选配件:315MHZ 无线发射头 每个9元


    JB35GD/GK/GM模块如果PCB上有左上图的标记的话,只要焊上中图的微型315MHZ发射头就可以增加315MHZ无线发射功能,焊接时需要注意发射头和模块保持一定间隙防止短路,客户也可以选用右图的功率更大的315M发射头(订货时请注明大功率),但是引脚顺序不对,客户可以根据PCB丝印调整一下位置即可。315MHZ发射头主要是配合下面介绍的86遥控开关一起使用的。

选配件:学习型无线遥控插座(不含底部接线盒) 每个50元

    学习型无线遥控插座采用高速单片机软件解码技术,遥控距离已突破固定码2272集成块的纪录。采用自动同步技术,能学习1.5~4.7M不同振荡电阻的2262遥控器(1527的经过测试也能行,就是距离太近),使你随身携带的遥控器也能遥控家电。当用户发短信遥控JB35G短信模块的8路继电器时,在远处的学习型无线遥控插座会同步执行,避免了布线的麻烦。



输入电压:AC 220V ±10℅ 50/60HZ
输出功率:≤1000W (请勿超负载使用!否则内部的继电器触点容易损坏)
遥控距离:100米(无障碍物)
工作频率:315MHZ
接线方法:L接火线(L内部接继电器);N接零线;接地连大地

使用方法:

    首先切断220V交流电源,然后将火线插入插座的L接线柱并拧紧螺丝,将零线接N接线柱,地线接地,最后接通220V交流电源,这时86型面板上的红色LED就会点亮1秒然后熄灭,表示开机自检正常,这时只要拨动一次面板上的开关就能改变一次插座的电源状态,例如拨一下,LED点亮插座有电,再拨一下,LED熄灭插座无电。这就是手动控制模式,然后我们进行遥控器学习。

遥控器学习方法:

    连续快速拨动86面板上方的开关几次(每秒3次,连续5次以上),直到面板上的发光指示灯闪烁为止,这时遥控插座就进入学习状态了。按下315M2262无线遥控器的某个键后,发光指示灯会停止闪动,表示学习对码成功。经过学习后的遥控器就能遥控插座了,只要按一下这个按键,插座就会有电,再按一下,插座无电。一个无线遥控插座能学6个不同的遥控器,超过6个将全部删除,并只保留最新的一个。

无线遥控插座学习JB35GK短信模块的方法:

    首先将JB35GK模块设置到振铃遥控状态,也就是只要拨打一次就能改变一次第八路输出的状态,然后拨打电话,立即连续快速打开关闭插座面板上的开关若干次,直到面板上的发光指示灯闪动为止,这时遥控插座就进入了学习状态。再挂断电话这时JB35GK模块的第八路状态就会翻转一次,并同步发射315M的无线信号,这时无线遥控插座上的发光指示灯会停止闪动,表示学习对码就成功了。

     需要说明的是无线遥控插座的状态是和学习哪路的输出状态同步的,例如我们学习第2路,那么第2路打开,无线遥控插座也同步打开(学习非第8路时可以用短信遥控的方式改变输出状态)

    JB35G模块有一个短信授权密码,授权密码出厂时默认为“短信改写”这四个字。如果短信授权密码被改了,学习型无线遥控插座将对JB35G模块重新学习,这是因为短信授权密码和无线发射编码的地址密码是捆绑在一起的。捆绑在一起的作用是:当几个JB35G模块同时在一个地方使用时,通过各自不同的地址密码来区分开来,避免相互之间窜控。JB35G模块的无线发射编码的地址密码是通过改变短信授权密码来一同改变的。授权密码出厂时都默认为“短信改写”这四个字,如果不把它改掉,相邻的几个JB35G模块控制电器时,会出现窜控现象。授权密码可以发送“短信改写改XXXX”来修改,也可以用设置软件来修改。只要授权密码改了,JB35G模块发出的无线编码信号的地址密码就唯一了。

    经过我们测试JB35G模块可以在20米范围内对无线遥控插座进行可靠控制,太多墙体时距离会缩短很多,可以尝试更换成功率更大的315M发射头。

以下是一个真实的应用例子:

    我厂的技术员方工,他有一个12岁的儿子,暑假里只能让儿子一人留在家里。每次打电话回家儿子都在家,方工觉得儿子很听话,不会跑出去玩,心里就对儿子很放心。

 可是过了一段时间,妻子发现儿子看电视都喜欢坐得很近看,看东西老是咪着眼,马上带他到医院检查,发现视力只有0.6和0.8,这下把方工急坏了。
   原来儿子呆在家里就整天连续看电视和玩电脑游戏,无论方工俩怎么开导儿子,都没办法。
   最后方工凭着自己电子技术,把家里的电源插座都换成86型220V无线遥控插座,并用一套JB35GK模块来对它们进行远程控制。并发送短信设定 “每天9:00打开电视插座,每天10:00关闭电视插座”,允许儿子上午看一个小时的少儿频道;发送短信设定 “每天15:00打开电脑插座,每天16:00关闭电脑插座”,允许儿子午睡后玩一个小时的电脑。再配合医院的假性近视的治疗,现在视力已基本得到恢复。儿子有时需要看一个特别电视节目还可以打电话请求方工,方工在厂里发一个短信给家里的JB35GK模块,让电脑插座或电视插座临时打开一段时间。

选配件4:短信测量A/D转换板 每套88元 配件清单:

1.A/D转换板一块
2.DS18B20温度传感器探头二根

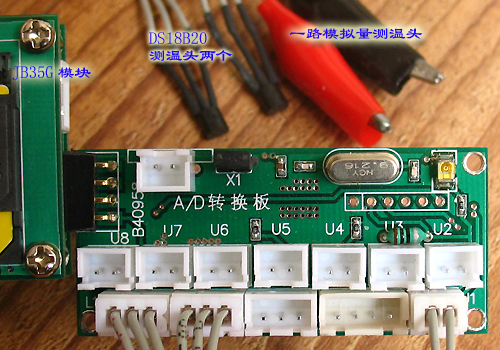

    JB35G短信测量A/D转换板是JB35G系列短信模块的附加功能板。只要在JB35G模块侧面的4针的TTL串口插上A/D转换板,就能用短信遥测现场的5路温度和8路通用传感器数据,实现远程漫游监测。

    本系统具有0~5V输入功能,用户可以自定义量程显示范围和单位,可与各类传感器、变送器配合使用,实现用短信遥测温度、湿度、电压、电流、压力、流量、液位、力等物理量。

    A/D转换板上的X1跳线如果是戴上短路状态时,只要拨打一次设备的手机号,振铃两声后挂断(手机卡必须开通来电显示功能)或者用手机编辑或者飞信发送“测量”的短信(不必开通来电显示),都能自动回复一条包含多路数据的短信,如上图。

    定时连续回传功能:用手机编辑或者飞信发送“间隔86400秒”的短信(1~86400秒范围),能自动回复一条包含多路数据的短信;用手机编辑发送“取消”的短信(这条指令不支持飞信控制),可以取消定时发送功能。

    13路传感器都可以设定上下限超限报警值,当测量值超过上下限报警值时,就能同时向6个手机发出紧急报警短信,并驱动现场继电器。

二、13路传感器输入通道特性

     5路温度通道:L1~L5只能接Dallas半导体公司出品的DS18B20温度传感器,每路温度传感器测温范围:-55度~125度,测温精度:±0.5度。
如果DS18B20温度传感器与A/D转换板之间的引线较长,应采用屏蔽线连接,屏蔽层接大地。如果需要防水、防腐蚀,DS18B20就必须封装在密封的不锈钢管内。
北京天成华酿科技有限公司生产的不锈钢管密封的DS18B20温度传感器,采用两芯屏蔽线连接,屏蔽层把DS18B20的负电源脚、A/D转换板的负电源和不锈钢管外壳连在一起,中间的2芯线连接DS18B20的信号和电源脚,抗干扰能力特好,因此支持通讯电缆长度 >50m以上。同时具有满足防水、防腐蚀的不锈钢管封装。

    8路通用传感器输入口:U1~U8可以接各种线性电压或电流输出的传感器,如:温度传感器、湿传感器度、电压传感器、电流传感器、压力传感器、流量传感器、液位传感器等。

    用户可以通过JB35G专用电脑设置软件V5.0对每路通用传感器输入口设置4个主要参数:

①传感器输出信号电压最小值,
②传感器输出信号电压最大值,
③传感器输出信号电压最小值对应的下限显示量程,
④传感器输出信号电压最大值对应的上限显示量程。

    这4个要素设置到A/D转换板上后,就与某路外接的传感器建立了采样和显示协议。这4个要素设置错误会影响到测量精度,缺少任何一项这一路通道就会被系统关闭。

每路通道测量精度:0.1℅,阻抗≥1兆欧。4要素的参数设置范围如下:

①传感器输出信号电压最小值可设定范围0–5V
②传感器输出信号电压最大值可设定范围0–5V
③传感器输出信号电压最小值对应的下限显示量程可设定范围:-9999~9999
④传感器输出信号电压最大值对应的上限显示量程可设定范围:-9999~9999

     另外,8路通用传感器输入口接电流输入时,需先在A/D转换板某路通道的两个输入端(信号输入端和接地端)并联一个电阻,将电流信号变换成电压信号,同时在电脑设置①②项要素时,也要用公式U=IR把电流换算成电压来设置,如:传感器输出的是4~20mA电流信号,我们可以在A/D转换板某路通道的两个输入端并联一个0.5W 250欧的电阻,让4~20mA电流通过250欧电阻,在电阻的两端就能产生一个1~5V的电压信号(根据公式U=IR可以算出信号电压最小值 = 250×0.004=1V; 信号电压最大值 = 250×0.02=5V),最后用电脑设置信号电压最小值为1V;信号电压最大值为5V写入A/D转换板。

三、上电启动系统

    先把SIM卡插入SIM卡座内,并向右滑动SIMLOCK翻盖锁住SIM卡。再把A/D转换板插到右侧的TTL串口(也可以带电拔插)。最后接通模块电源,这时A/D转换板上的发光管会亮灭闪动,表示正在登陆GSM网络。大约20~30秒后A/D转换板上的发光管变成常灭,表示系统已经登陆GSM网络。在系统没有登陆GSM网络时,所有的功能和设置都无法实现。

四、电脑设置A/D转换板参数

    系统登陆GSM网络后,先把U1~U8通道外接的传感器分离A/D转换板,再把电脑串口用配套的设置电缆线连到JB64的RS232串口,运行JB35G专用电脑设置软件V5.0,(JB35G的其它设置页和A/D转换板无关),只要点击进入第九页“A/D转换板设置”,对A/D转换板的以下参数进行设置:


L1~L5地址栏:此栏最多可以写入8个字,当此路温度传感器出现超限报警时,会把此地址內容加到报警短信中,一起发到用户的手机里,使用户迅速明白是哪一路温度传感器出现了紧急情况。

L1~L5下限报警值:温度低于此下限值将发出超限报警短信。
L1~L5上限报警值:温度高于此上限值将发出超限报警短信。
L1~L5下限报警时打开:下限报警时,打开JB35G的此路继电器。
L1~L5上限报警时打开:上限报警时,打开JB35G的此路继电器。

U1~U8传感器输出电压最小值:四要素之①,缺省将关闭此通道。
U1~U8传感器输出电压最大值:四要素之②,缺省将关闭此通道。
U1~U8传感器下限显示量程:四要素之③,缺省将关闭此通道。
U1~U8传感器上限显示量程:四要素之④,缺省将关闭此通道。

U1~U8显示的单位符号:被测量物理量的单位
U1~U8地址:出现超限报警时,在短信中提示用户报警地点。
U1~U8下限报警值:可在显示量程范围中设定一个下限报警值。
U1~U8上限报警值:可在显示量程范围中设定一个上限报警值。
U1~U8下限报警时打开:下限报警时,打开JB35G的此路继电器。
U1~U8上限报警时打开:上限报警时,打开JB35G的此路继电器。

    13路传感器达到设定的上下限报警值时,都向这1~6个手机发送报警短信。如:L1路温度超过设定的上限值时,左边写入的这四个手机能同时收到以下报警短信:“紧急报警!L1(大庆1号油管温度)现已达到86℃,超过了上限预定值85℃。已打开J4继电器自控。”

设好每路传感器的参数后,点击“立即写入本页”写入A/D转换板,写入A/D转换板的参数即使断电也不会丢失。

五、用户发起请求单次回传测量结果

    用户发起请求单次回传测量结果有两种方法:⑴拨打JB35G振铃触发(X1必须短路连接)。用手机拨打JB35G模块,听到2声回铃音后挂断,5~6秒后手机就能收到一条现场5路温度和8路传感器测量值的短信。振铃触发的好处在于通话双方都没进入通话状态,是完全免费的触发方式。A/D转换板只要接收到来电振铃时的来电显示号码,就立即启动A/D转换测量现场13路传感器,并把结果以短信的形式发回给来电显示号码的手机。因此,JB35G上的SIM卡必须开通来电显示功能,且A/D转换板上的X1必须短接。另外,必须用手机拨打触发,不能用固定电话。⑵发短信触发。你也可以用手机编辑发送“测量”两个字给JB35G,同样也能返回一次现场数据。两种方法回传的测量短信内容格式如下:(发回1条短信就能把现场13路传感器的数值都回传)

L1:22.250C
L2:102.000C
L3:-12.650C
L4:22.250C
L5:22.250C
U1:5000.0V
U2:910.75MPa
U3:10.458A
U4:65.560RH
U5:1.750L/S
U6:50.750V
U7:22.750C
U8:22.750C

六、用户发起请求定时连续回传测量结果

    用户只要发送短信“间隔XX秒”给JB35G就能实现定时连续回传测量结果短信,其中XX代表需要间隔的时间,可以设定为30秒~86400秒(24小时),但必须把时分换算成秒。例如:你用手机编辑发送“间隔60秒”给JB35G就能实现每过60秒向你的手机回传一次现场测量数据。发送“间隔86400秒”,就能在每天的同一个时间收到一次测量数据,以便于监控中心对现场数据进行日统计。发送“取消”短信给JB35G就能取消定时连续回传。回传的测量短信内容格式同上。

七、平移修正误差

    U1~U8路通用传感器输入口的测量误差主要由以下几个原因造成:⑴传感器本身的测量误差,⑵A/D转换板的转换误差,⑶传感器与A/D转换板之间的连线过长,造成衰减引起误差。我们可以采用上下平移整个显示量程范围,来修正误差,具体方法是:①测量值比实际值大k,整个显示量程向上平移k,即下限显示量程+k;上限显示量程+k。②测量值比实际值小k,整个显示量程向下平移k,即下限显示量程-k;上限显示量程-k。例如:U1通道外接了一个温度传感器,设置的显示量程范围是:-40℃~125℃,在室温25℃时的测量值为22.5℃,小了2.5℃。我们可以把整个显示量程向下平移2.5,即把量程范围调整为-42.5℃~122.5℃重新用电脑写入A/D转换板,即可修正误差。

八、抗干扰措施

⑴传感器输出的是弱电压信号时,引线要尽可能短。
⑵较长的传感器信号引线应采用屏蔽线连接,屏蔽层接大地。
⑶传感器信号引线尽量与100V以上的动力线分开走线。
⑷在可能的情况下,使用净化电源或隔离电源。
⑸继电器控制的执行电器与系统不要共用一个电源。
⑹系统供电与感性负载(如交流接触器)供电尽量分开,并在感性负载控制节点上并联RC火花吸收电路。

附:应用实例

(一)短信测量多路温度

    A/D转换板上有5路温度测量通道L1~L5,只要接上DS18B20温度传感器就能测量5个点的温度。但在一些工业应用中,需要测量更多路的温度,这时我们可以把U1~U8也扩展成温度测量,这样一块A/D转换板就能同时测量13路温度。本例就是用于大庆油井的多路油管的多点温度测量实例。

U1~U8外接的8路温度传感器采用Microchip公司出品的集成温度传感器TC1047,TC1047温度传感器的特性如下:

⑴ 测温范围: -40℃~125℃;测量精度:±2℃
⑵ 信号输出: 0.1~1.75V
⑶ 电 源: 5VDC/ 35微安

    也就是说,TC1047温度传感器在-40℃时,对应输出最小信号电压为0.1V; 在125℃时,对应输出最大信号电压为1.75V。用电脑按左图参数设置A/D转换板U1~U8的四要素。需要上下限超限报警,则输入需要报警的上下限报警值,以及6个报警号码。最后点击“立即写入本页”写入A/D转换板。
另外,每路TC1047耗电只有35微安,且不是感性负载,可以直接用A/D转换板上的5V电源供电,基本不会影响A/D转换板的测量精度。如果所有传感器的总耗电大于30毫安以上或有感性负载,传感器电源就必须单独电源供电。

    重点强调:象TC1047这类弱电压信号输出传感器,电压输出范围小(在0.1~1.75V之间),以0.01V/℃的单位步进输出,传感器信号引线应尽可能短(小于3米),并采用2芯屏蔽线连接,屏蔽层把TC1047的负电源脚、A/D转换板的负电源和不锈钢管外壳连在一起,中间的2芯线连接TC1047的信号和电源脚。否则信号引线上的交流感应干扰电压都远远大于0.01V,造成测量值忽高忽低,且容易误报。

(二)短信测量液体压力

    本例也是用在油管压力的测量和超限报警。压力传感器采用北京传感星空自控技术有限公司www.cgxk163.com出品的CGYL-203压力传感器、变送器,压力传感器电源必须单独24V电源供电。这种传感器的特性如下:

⑴ 量 程:0~100MPa
⑵ 变送输出:4~20mA
⑶ 电 源:24V(13~36V)DC
⑷ 被测介质:316不锈钢兼容的液体、气体
⑸ 测量精度:0.2、0.3 、0.5级

    也就是说,这种传感器在0MPa时输出4mA的电流信号;在100MPa时输出20mA的电流信号。首先要把4~20mA电流信号转换成电压信号,方法是:在A/D转换板某路通道的两个输入端(信号输入端和接地端)并联一个0.5W 250欧的电阻,让4~20mA电流通过250欧电阻,在电阻的两端就能产生一个1~5V的电压信号(根据公式U=IR可以算出信号电压最小值 = 250×0.004=1V; 信号电压最大值 = 250×0.02=5V)。用电脑按左图参数设置A/D转换板U1的四要素。在实际应用中,当压力超过40MPA以上油管可能会爆裂,因此要设定一个上限压力短信报警值和上限打开J8继电器自动切断压缩泵的电源。

(三)短信测量液体流量

    流量传感器采用天津市迅尔仪表科技有限公司www.sure365.com.cn出品的LWGY/T─25涡轮流量传感器,流量传感器电源必须单独12V电源供电。传感器的特性如下:

⑴量程范围为0.5~10m3/h
⑵变送输出 4~20mA
⑶供电电源:12V±10%, 电流:≤10mA

    也就是说,这种传感器在0.5m3/h时输出4mA的电流信号;在10m3/h时输出20mA的电流信号。首先要把4~20mA电流信号转换成电压信号,方法是:在A/D转换板某路通道的两个输入端(信号输入端和接地端)并联一个0.5W 250欧的电阻,让4~20mA电流通过250欧电阻,在电阻的两端就能产生一个1~5V的电压信号(根据公式U=IR可以算出信号电压最小值 = 250×0.004=1V; 信号电压最大值 = 250×0.02=5V)。用电脑按左图参数设置A/D转换板U1的四要素。


(四)短信测量油罐容量

    液位传感器采用重庆兆易科技发展有限公司http://www.zydc.com出品的RISEN—CS多功能小巧型超声波液位计,液位传感器电源必须单独12V电源供电。传感器的特性如下:

⑴量程范围:0~10m
⑵变送输出:4~20mA
⑶供电电源:12VDC/200mA

    也就是说,这种传感器在液位0米时输出4mA的电流信号;在液位10米时输出20mA的电流信号。首先要把4~20mA电流信号转换成电压信号,方法是:在A/D转换板某路通道的两个输入端(信号输入端和接地端)并联一个0.5W 250欧的电阻,让4~20mA电流通过250欧电阻,在电阻的两端就能产生一个1~5V的电压信号(根据公式U=IR可以算出信号电压最小值 = 250×0.004=1V; 信号电压最大值 = 250×0.02=5V)。用电脑按左图参数设置A/D转换板U1的四要素。并设定一个油量溢出上限短信报警值9.99米。

(五)短信测量湿度

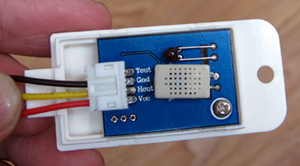

智能电容型湿度传感器 每个55元

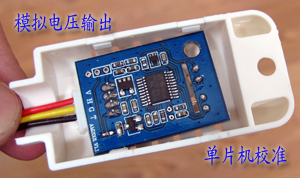

    我们提供的智能湿度传感器具有温度补偿功能,并且全量程单片机智能校准线性输出,可以确保长期稳定性,具有精度高,可靠性高,一致性好,功耗低,体积小和价格低廉等优点,尤其适合对质量、成本要求比较苛刻的企业使用。

技术参数:

(1)供电电压:DC 4.2~5.5V
(2)消耗电流:2mA(MAX 5mA)
(3)使用温度范围:-40~80℃
(4)湿度检测范围:0~100%RH
(5)湿度检测精度:±3%RH(条件:at25℃,60%RH,Vin=4.5-6V)
(6)输出电压范围:0~3V
(7)引线颜色定义:红线:正电源;黑线:电源负极;黄线:电压输出线

    用于电脑机房湿度监控时,当湿度低于30%时,过于干燥容易产生静电,对电脑造成干扰。当湿度高于80%时,会有结露现象,使电子器件受潮锈蚀甚至引起短路。

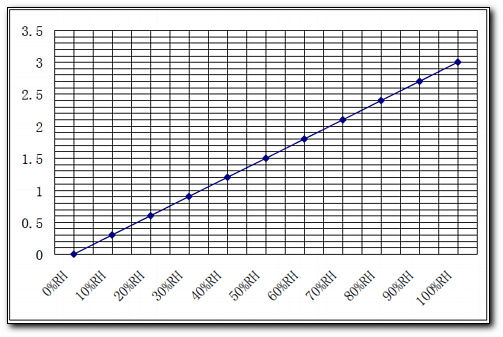

    湿度传感器在0℅RH时,对应输出电压为0V;在100℅RH时,对应输出电压为3V,我们可以在设置软件中相应的设定,这样显示出来的就是实际湿度数据,如:76.430%RH。如果设定一个报警值,可以在超过这个数值时自动短信报警。



   湿度传感器耗电只有5mA,且不是感性负载,可以直接用A/D转换板上的5V电源供电,基本不会影响A/D转换板的测量精度。如果接了8路传感器,总耗已电大于30毫安,就必须用另外单独电源供电。

(六)短信测量电流

    如果我们要检测交流电流大小时可以采用电流互感器来进行采样,例如20A变20MA的交流电流互感器可以在穿过其检测孔的交流电流在20A时,输出20毫安的电流,在100欧姆的电阻上形成2V的取样电压,方便AD板采样。

产品特点:

1、立式穿芯印刷线路板直接焊接安装、外形美观;
2、体积小,精度高;全封闭,机械和耐环境性能好,电压隔离能力强,安全可靠。

(七)短信测量电压

A/D转换板上的U1~U8通用传感器输入口的本身量程就是0~5V,对于测0~5V的直流电压可以直接输入并设置4要素。

    如果要测更低的电压信号,可以采用一定比例放大倍数的运放进行放大测量。如要测0~50mV的电压,我们可以用放大100倍的运放进行放大,再输入U1~U8,并按下图设置4要素。如果要测更高的电压,可以按下图外接分压电阻来扩展量程:


当R1=9K   ;R2=1K时,量程就变成0~50V,    并按上图U6来设置4要素。
当R1=99K  ;R2=1K时,量程就变成0~500V,  并按上图U7来设置4要素。
当R1=999K;R2=1K时,量程就变成0~5000V,并按上图U8来设置4要素。

选配件6:DS18B20温度传感器探头(增配每根15元)

选配件7:短信测量A/D转换板配套的数码管显示条 每条69元 (如果数码条在3条以下时无需专用电源,可以直接由主机供电)

选配件8:数码管显示条专用的1A/5V开关电源 每个12元

    A/D转换板数码显示条可以现场用LED显示传感器的数值,LED显示屏采用积木拼装结构,例如用户只需要现场显示3路传感器的数值,可以购买3条LED显示条拼装起来使用即可,最多可以把13条LED显示条拼装在一起使用,对应显示13路传感器的数值。通过显示条与显示条之间的积木拼装连接,使得所有显示条的电源线和数据线连接在一起,因此多条LED显示条拼装起来使用,只要给其中的一条LED显示条加上1A/5V的稳压电源和显示数据线,就能使全部LED显示条都工作起来。

     此外,每条LED显示屏上还有一个蜂鸣器和两个继电器,当被跳码选中显示的传感器出现上下限报警时,蜂鸣器会发出鸣叫声,同时吸合继电器(上限报警吸合A继电器;下限报警吸合B继电器)。

每条LED显示条上都有一个地址短路块跳码口D3D2D1D0,通过短路块的跳码可以选择此条LED显示屏是显示哪路传感器的数值。具体跳码如下:

选配件9:短信测量A/D转换板配套的两行LCD显示屏 每个 60元

    两行LCD显示屏是短信测量A/D转换板或者是带AD功能整机的选配件,可以同时显示两路温度数值或者两路模拟电压量数值,和数码管显示条的功能类似,但是结构更紧凑,功耗更低。具体显示哪一路的数值可以通过焊锡短路点进行切换选择,显示屏配有一根三位的白色接插件连线,可以插入短信测量A/D转换板或者是带AD功能整机的相应三位插座中,无需另外供电,非常方便直观。

选配件10:短信测量A/D转换板配套的四行LCD显示屏 每个 90元



   四行LCD显示屏比两行LCD显示屏多出两行显示区域,可以同时显示四路温度数值或者四路模拟电压量数值。

多功能GSM报警模块JB35GD
500

JB35GK空调短信遥控专用模块
520
JB35GM彩信报警专用模块
650
含串口摄像头一个
采用JB35GD的8路大电流短信遥控整机
550
12V/1A交流电源
采用JB35GK的8路短信/无线遥控整机
570
12V/1A交流电源
JB35GK的8路短信/无线遥控带AD转换整机
645
12V/1A交流电源
JB68超级彩信报警系统
735
12V/1A交流电源
JB68超级彩信报警带AD转换板整机
810
12V/1A交流电源
有线220V或380V电力线断电传感器
18
A型设备状态指示灯检测传感器
10
B型设备状态指示灯检测传感器
10
无线机房漏水传感器
50
无线220V或380V电力线断电报警器
45

8路继电器扩展板
20
适合JB35GD/GK/GM系列模块
JB35系列配套的12V2A交流稳压电源
17
适合JB35GD/GK/GM系列模块
短信测量A/D转换板
88

A/D转换板专用 DS18B20温度传感器探头
12

短信测量A/D转换板配套的数码管显示条
69

数码管显示条专用的5V/1A开关电源
12

短信测量A/D转换板配套的两行LCD显示屏
60

短信测量A/D转换板配套的四行LCD显示屏
90

3米长贴片GSM天线(SMA接口)
10

GSM家居防盗报警系统
399

GSM短信控制内容的LED屏
340
P10 LED显示屏 每个 76元 / 5V20A大功率开关电源 79元一个
