QQ版智能家居使用说明

    QQ版智能家居是我们最新开发的高科技智能产品，它独创采用嵌入式Linux操作系统，内部直接可以运行QQ，系统稳定性大大提高、功能更加智能化。系统内带GPS卫星定位接收设备，防盗报警时监控中心电脑屏幕上就能显示出你家所在的位置地图，以便保安人员准确出警。采用大规模集成电路紧缩设计，外形尺寸大大缩小，摆脱了以往智能家居的书本式外形，功能却超级强大，以QQ聊天的方式和家电建立联系，它的娱乐性、交互性达到前所未有的突破，尤其深受年青人的喜爱。

QQ爱智能家居系统采用GPRS无线上网，而不用传统的有线宽带路由器上网有三个原因：

1）有线宽带很容易被小偷破坏，导致防盗报警功能失效。而采用GPRS无线上网真正做到全无线、零布线，主机想移到哪个房间就可以马上可以移到哪个房间，直接插到220V插座上即可。

2）采用有线宽带路由器上网的智能家居，在家里用内网WIFI控制电器是没问题的，而需要远距离控制家里电器时，要解决许多外网访问内网的技术瓶颈，如：路由器端口转发、动态域名解析、防火墙等等。对于一般用户根本无法解决这些技术难题，特别是目前的大部分光纤宽带路由器已无法设置路由器端口转发，这类用有线宽带路由器上网的智能家居只能适合在家里用。而采用GPRS无线上网，都通过外网上QQ来控制，任何能上QQ的设备，如：PC电脑、安卓手机、苹果手机等，都能对家里的电器进行无距离限制的遥控，没有任何技术瓶颈，和使用QQ一样简单。

3）采用GSM手机卡上网，便于移动运营商和存话费捆绑销售。象销售苹果手机一样，存XX话费，赠一套QQ智能家居系统。

主要功能：

1、支持QQ控制、短信遥控、飞信控制、安卓控制、电脑专用软件远程控制，控制资源如下：主机带一路5A的220V插座，支持N路无线遥控灯座（利用315M信号遥控），红外控制电器（带红外遥控的电器如电视机、空调）

2、远程拍照回传功能（支持电脑或者手机彩信或者运行安卓软件接收图片）

3、具备完善的家居安防功能，能遥控器或者远程设防、解防，家居后可以短信报警、QQ报警、彩信报警等。

4、主机能检测实时环境温度，能随时远程查询或者配合其他功能使用。

5、多路遥控通道可以设置定时开启、定时关闭，可以定时设防解防。

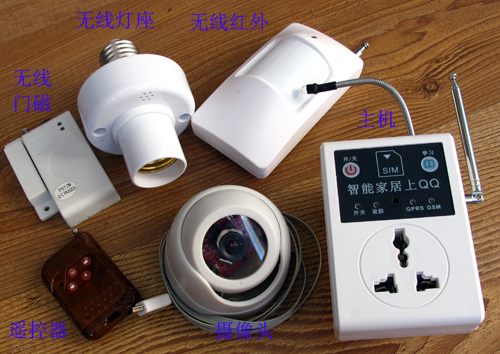

QQ版智能家居 每套1400元 官方标配如下：

1、QQ版智能家居主机一个
2、无线人体红外报警探头一个
3、无线门磁一个
4、设防解防遥控器一个
5、摄像头一个

QQ智能家居选配件清单：

0。无月租费面值50元GPRS 30M包月5元手机卡 38元一张

1。无线遥控手柄 10元一个

2。无线门磁传感器 14元一个

3。无线热释电人体传感器（大区域） 29元一个

4。无线220V或380V电力线断电报警器 45元一个

5。无线可燃气体泄漏报警器 59元一个

6。无线烟雾报警器 49元一个

7。无线机房漏水传感器 50元一个

8。220V交流高响度报警器 10元一个

9。无线热释电人体传感器（幕帘型） 34元一个

开机步骤：

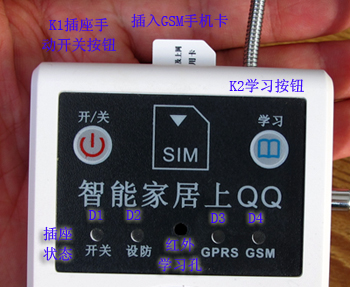

第1步，通电前先按下图位置在主机上插入一张手机SIM卡。

第2步，给主机通电。把主机背后的电源插头插到220V电源插座上。
第3步，主机通电30秒左右，GSM已登陆指示灯D4会亮，表示已成功登陆GSM。
第4步，GSM已登陆指示灯D4亮了以后，再过30秒左右，GPRS已连接指示灯D3会亮，表示已连到Internet网。

点击下载QQ智能家居软件包，内有详细说明书和配套软件。

QQ遥控电器：

    当主机上的GPRS指示灯D3亮了后，就可以测试遥控电器的功能了。主机上的220V插座可以最大控制5A以内的负载，对应的是第一路遥控通道上，官方标配中有一个学习型遥控灯头，出厂时也已经学习绑定到主机的第一路遥控通道上，用户装起来就可以遥控了。把学习型遥控灯头连接到灯泡和灯座中间（见下图）。

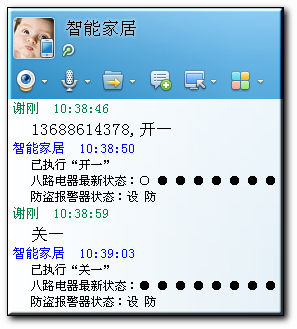

    先用你的QQ先加主机里的QQ：2847405392为好友,它会自动同意。然后和“智能家居”的好友对话，向他发送以下内容：13688614378,开一（假设主机上的SIM卡号为13688614378 为例，用户测试时必须要改成现场插到主机上的SIM卡号码。）

    QQ版智能家居主机收到以上的QQ信息后会发出“嘀”的一声，同时遥控灯头上的灯泡就会点亮（主机上的220V插座对应得也是第一路也会同步得电，内部继电器会吸合）“智能家居”还能自动回复8路电器得开关状态和防盗器设防状态

    以上内容中的“13688614378 ，”SIM号码第一次控制时必须要加，以后都能省略了。例如发送“关一” 遥控灯就会熄灭。前七路遥控通道的关闭遥控指令出厂默认为“关一、关二……、关七”，用户可以用后面介绍的设置软件改成自己喜欢的指令内容，如：“关闭客厅灯”。

短信遥控：

    用你的手机编辑短信“关一”发给主机上的SIM卡号码，当主机收到短信后会发出“嘀”的一声，同时遥控灯头上的灯泡就会熄灭。用你的手机编辑短信“开一”发给主机上的SIM卡号码，当主机收到短信后会发出“嘀”的一声，同时遥控灯头上的灯泡就会打开。短信遥控默认为不回复控制结果，如果要回复控制结果，只要在指令内容后加一个“？”，如：编辑短信“关一？”发给主机，主机控制成功后仍以短信向你的手机报告控制结果。同时也支持飞信遥控。

用监控中心软件遥控：

运行“Internet防盗报警监控中心管理系统”软件，进入“系统登陆窗口”，所有参数都不要改动，直接点击“登陆”按钮即可进入主窗口。



    我们先在左边的“用户信息”栏点击“新建”按钮，输入一个便于记忆的用户名称，“终端ID号”就输入上面写入GPRS控制器的手机SIM卡号，最后点击“确定”就会在“用户信息” 栏增加了一个新用户。（我办公室有一台主机24小时开机，供你远程测试，主机ID为：13735672291。）

   点击一下这个新开用户，号码就会自动添加到中间的“发送指令”栏中的“终端ID号”文本框。下面我们介绍控制GPRS控制器的继电器、远程拍照功能说明：

    这时我们点击上面的“打开8路”按钮，远端的第8路继电器就会打开，同时控制成功后会返回一条指令把“打开8路”按钮上方的红灯点亮，告诉操作者控制成功。点击“关闭8路”按钮，远端的第8路继电器就会关闭，同时控制成功后会返回一条指令把“关闭8路”按钮上方的红灯熄灭，告诉操作者控制成功。

如果主机接有摄像头，点击右边的“拍照（中）”按钮，稍等就能收到现场的图片。

用安卓手机远程实时遥控:

    当主机登陆GPRS网络后（GPRS指示灯亮），还可以安装安卓手机控制软件就能对主机进行控制。先打开安卓手机设置∕应用程序（也有可能是“安全”） ∕允许安装“未知来源”程序打勾。把“安卓手机控制软件∕RemoteMonitor(24).apk”复制到安卓手机上，再运行就能安装。安卓手机必需要能上网（WIFI或GPRS），如果安卓手机是用GPRS上网，也要开通CMNET上网功能，否则无法控制。

打开安装好的“远程监控”手机软件，“登陆”界面参数不要改动，切换到“遥控”界面：

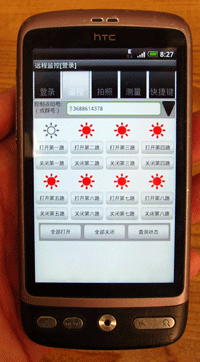

1）在“遥控”界面中的“控制点ID号”中输入13735672291（客户设备中的GSM号码），点按继电器按钮就能遥控继电器开关。图中的8个指示灯用来指示8路电器的开关，当按下“打开第一路”按钮，手机软件就发出指令到主机打开第一路电器，控制成功后主机又返回确认信息到手机，手机软件就把第一盏指示灯变红。用户只要看灯的变化，就能了解是否控制成功。

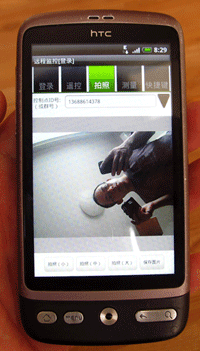

2）在“拍照”界面中按“拍照（大）”按钮就能抓拍现场照图。拍照界面：主机连接了摄像头，按下“拍照”按钮，就能抓拍现场照片。报警时还会主动抓拍现场照片。手机收到防盗报警信号，马上发出刺耳的警铃声，并在百度地图或Google地图上显示出报警点的位置（事先输入经纬度后显示精确位置）。
2）在“测量”界面中按“GPS定位”也能显示位置地图（实际是基于GSM基站定位，误差200米左右）。

    QQ智能家居如果需要发挥其强大的功能就必须运行专用报警参数电脑设置软件进行设置，可以安装 QQ智能家居 报警参数电脑设置软件下的SETUP.EXE，也能免安装直接运行QQ爱智能家居.CAB中的QQ爱智能家居.EXE

    软件界面如下，在“插在主机上的手机卡号”中输入手机号码，点“读出设备版本号...”按钮，如果显示出信息说明GPRS网络通畅能正常设置。

     软件一共有11个设置页面，建议客户运行软件后仔细查看熟悉，结合测试能很快熟悉系统功能，主遥控中可以设定控制指令的内容，例如可以把“开一”改成“开启客厅灯”主输出主要设定输出的工作模式，可以实现延时断开等功能。

    遥控1～5可以约定不通的控制内容发射不通含义的315M编码信号，实现对400点以上的远程控制。空调遥控主要设定支持红外遥控的电器，例如电视机、DVD、空调等都支持红外遥控一般遥控距离8米，我们可以事先约定遥控信息的内容然后让主机红外学习，然后只要发送约定信息内容时就能模拟发射红外信息控制电器。

    报警号码可以设定主机报警后接收报警信息的手机号码和QQ号码，在第1组报警号码的第一行，输入的是手机安卓软件的本机网络身份ID号，前面必须加000，下面的经纬度输入报警安装点的经纬度，这样一旦报警手机会自动发出警报声并跳出百度地图，精确显示位置，同时现场报警图像立即显示到安卓界面中。第二行输入的是手机号码，可以在报警时收短信或者接听，第三行的号码前面加*表示不会发彩信和短信。第四行是QQ号码，报警时智能家居QQ会自动发信息给你。

    报警内容中可以设定无线报警探测器的触发条件，报警时发给那个号码？发哪些内容？什么方式报警，还可以设定学习无线探头地址码或者删除。

学习型遥控灯头安装方便灵活，不用拆除原有的墙壁开关，不但能用智能家居遥控开关，而且保留墙壁开关的手动开关功能。

选配件：学习型无线遥控灯座 每个32元

    这是一款性能优越的315MHZ无线遥控灯座，采用继电器作为控制单元，所以无论是白炽灯、节能灯、LED灯都能驱动。这款遥控灯头采用E27的螺纹口，把遥控灯头直接拧到原螺纹灯口位置并旋紧，再把被控制的灯具拧到遥控灯头的灯座上即可，灯具的功率不要超过200瓦，因为大功率灯具发热严重，热量会传导到灯座使塑料底座变形，其实我们内部的继电器控制6A的负载都没问题的。

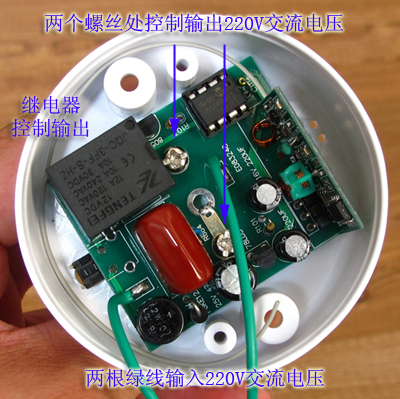

    还有另一种安装方法（请有电工资格的电工安装）去掉罗口头底座，220V交流电直接接入两根绿线上，灯座直接用螺丝固定在阻燃材料上，注意绝缘防止触电或火灾。

    这款遥控灯座还支持手动开关控制，按一下学习按钮，内部的继电器吸合灯具点亮，再按一下学习按钮灯具熄灭。另外一个主要功能是315M遥控，采用学习码工作模式，可以学习常见的315M固定码遥控器，遥控距离经过优化是面前市场上最远的，一般能达到100米，我们的产品是专门为智能家居配套开发的，所以遥控模式采用开灯和光灯不同的遥控指令，而市场常见的遥控灯座通常采用按一下开再按一下关的同键遥控模式。

学习方法：

1、开灯学习：先打开电源开关，灯泡会亮，再按住学习按钮超过3秒后再松开手，就进入开灯学习模式。按住遥控器上需要设定的开灯键或者在QQ智能家居上选择一个遥控通道，用这个遥控通道发送一下打开指令，开灯编码就学习成功了。

2、关灯学习：先打开电源开关，灯泡会亮，按一下学习按钮马上松开手，使灯泡熄灭。再按住学习按钮超过3秒后再松开手，就进入关灯学习模式。按住遥控器上需要设定的关灯键或者在QQ爱智能家居上选择一个遥控通道，用这个遥控通道发送一下关闭指令，关灯编码就学习成功了。

★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★

常见问题：

1、SIM卡的选择。

1、只能使用GSM网络的手机卡，CDMA卡不能使用。
2、手机卡必须开通GPRS功能，并且一定要开通CMNET外网。
3、手机卡不能设置开机密码或者绑定手机等业务，否则无法登录GSM网络。
强力推荐客户选购我们的GSM卡，面值50元售价38元，无需月租费！！绑定移动GPRS流量包月套餐。30M可以拍照3000张，控制电器可以控制100万次以上。（有很多地方的移动公司，你不包月使用GPRS存在乱扣费现象，你明明一个月只用了几十K，说你用了9M，要你付出90元，要求他们查询明细，回复无法查。和他们耗不起，包5元套餐吧。）

如果通电2分钟后D4这个指示灯都没亮，那就有可能：1）没插入SIM卡或插反；2）SIM卡已欠费停机了；3）SIM卡已损坏；4）SIM卡表面有污垢，用橡皮擦一下。最好的测试方法是把SIM卡放到手机里，打10086查一下话费余额，就能排除SIM卡已欠费或损坏。

如果5分钟后D3这个指示灯都没亮，那就有可能：1）手机卡的GPRS上网功能没开通；2）没开通CMNET外网；3）SIM卡已欠费（现在移动里手机欠费可以赊帐，电话能打但GPRS上不了）。最好的测试方法是把SIM卡放到手机里，打10086查一下话费余额，就能排除SIM卡已欠费，再上一下手机QQ和网页浏览，就能测出上网功能的问题。另外也可以换一张SIM卡再试一下。

选配件：25M GPRS流量/每月 包年无有效期无月租费中国移动卡（通电激活） 每张46元

此卡最大的好处是流量集团网扣费，短信和语音个人账户支付。可以自行续费或者委托我们续费仍然可以享受套餐优惠。

流量25MB/月包一年：32元/年(爱车安等品牌25MB足够用了，平时用不了15MB）特别说明：流量是集团网扣费的，已做包年，查询余额是0，部分卡查询是1元，那是我们充上的一元，赠送的10条短信费用，使用短信和通话欠费要自行交纳。

流量卡功能：

1、有语音功能，如需要监听费用自行缴纳。

2、短信功能，如需要费用自行缴纳，我们赠送5条，超出部分自己充值到个人账户，我们可以代充。

3、考虑到要发信息设置IP，故每张卡免费赠送10条短信，超出费用自行支付。

4、从流量产生开始计时，没用过的卡默认未开卡，不计费（也就是我们说的通电激活）。

5、超出流量自动停止，次月自动恢复，如果当月需要继续使用自行缴费1元/M。

①中国移动正规手机卡，套餐可查，支持10086和网上营业厅查询；

②此卡全国通用，上网无漫游费，接电话0.39元/分钟打电话0.59元/分钟；

③支持3G和普通信号，能用移动卡的手机都可以使用；

④0月租，0最低消费，只上网使用只扣套餐包月费，没其他任何费用（费用是从集团网扣的，所以查询不到开了任何套餐）；

⑤套餐永久有效，没有有效期，有话费就能使用；充值方便，营业厅，充值卡，银联，淘宝，拍拍都可以

⑥内含0元余额,所有费用已经做了包年，所以查询余额为0.

不区分CMWAP或CMNET接入点。超出套餐流量后1元兆计费。可上网查询服务清单：http://fj.10086.cn/

无GPRS漫游费，无月租，无最低消费，无来电显示，无彩铃等多余的费用开支，有余额即可使用不需担心有效期。

典型咨询问答

问：真的是0月租吗？卡没激活可以放多长时间？

100%真的，除了扣套餐包月费用外，没有其它任何费用，卡没拆封可以无限期存放，话费在内一直有效；

问：套餐费是怎么扣法？我月底使用也要扣整月的包月费吗？

套餐费是按自然月扣的，第一个月开通按天扣费，就算是月末最后一天开通，只扣0.16元/天，包的流量也为相应的1M左右，第二个月开始也是按天扣费，扣到月底最后一天为止就是5元，使用流量为累计，不按天算的

问：我开通GPRS包月，可以在本地用吗，不会产生漫游费吧？

不会产生漫游费，短信和流量可在全国任何地方，均收套餐费用，无漫游费。

问：此卡可以3G上网吗？上网速度怎么样？

“中国移动无需换卡，无需换号直接升3G”，这个卡当然也可以。在有移动3G信号的地方你可以选择3G模式，前提是您的设备支持移动TD模式哦！网速和当地的网络有关，和卡没关系！

问：此卡的归属地是哪儿的？

福建厦门；

问：此卡套餐是即时生效的吗？

此卡在售出前是无任何套餐，0月租，卡发出后根据顾客要求开通相应套餐，立即生效，取消和更改上网套餐次月生效。

问：此卡可以打电话与发短信吗？费用是多少？

打电话有漫游的，要注意了，打出0.59元/接听0.39元/短信1毛；此卡的特点是0月租，最好不要用它来打电话，因为打过电话就欠费，因为里面只有GPRS包年费，没有多余的余额的，而用于GPRS上网及GPS定位器非常好，划算得很，要打电话可以自行给手机充值！

问：有没有开通来电显示呢？

没有开通来电显示，如有这个需要，可以选择开通，6元/月；（发短信“2061”到10086）

问：这张卡真的没有期限吧？

没有的，只要有话费就一直使用，一直有效，不会乱变更套餐。

问：此卡可以实名吗？可以选号吗？

此卡为不记名卡，不能实名，其实上网用不记名卡的优点多多哦，掌柜告诉你。号码不可选，上网用卡号码无所谓吧！

问：可以短信查询话费和流量使用情况吗？

可以，分别编辑短信“1561”和“11”发送到10086就可以查询了
